智能張拉
兩頂智能張拉系統
兩頂智能張拉系統
產品描述
技術參數
選型表

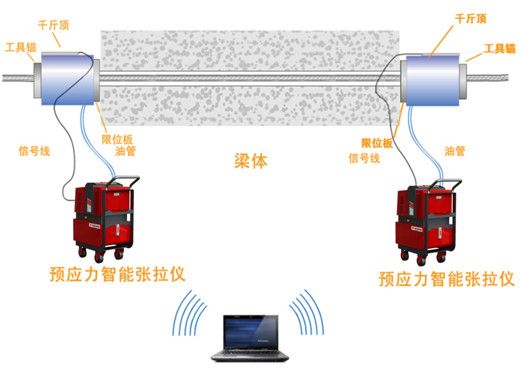

預應力智能張拉控制系統用于橋梁預應力張拉的自動控制，采用觸摸屏和高性能邏輯控制器，通過超高壓電磁閥控制2缸同步張拉。系統操作簡單，一鍵操作即可完成整個張拉過程，控制精度高，可有效提高預應力施工質量。
主要特點：
1.一鍵張拉
一鍵操作可實現初張拉、二倍初張、終張拉、錨固、退缸整個過程。
2.力與伸長量雙控
以目標張拉力為主，并以預應力筋伸長量作為校核，實現雙控。
3.準確張拉
張拉力控制精度<1%，位移測量精度<0.25%，壓力測量精度<0.5%。
4.多種張拉模式
可以實現單束單端、單束雙端、超張等多種張拉模式；
可支持T梁、箱梁、現澆梁、先張梁等多種梁型的張拉施工。
5.數據導出功能
張拉數據可通過U盤導出，并可在管理微機上查詢、報表打印。
6.數據存儲功能
系統自動存儲張拉過程中的位移、壓力、控制應力、理論伸長量、伸長量誤差等數據，便于查詢分析。
7.斷電恢復功能
張拉過程中斷電，自動記錄當前工作狀態，再次上電，可繼續張拉，保持?jǐn)?shù)據完整。
8.支持遠程監控
通過遠程監控系統，對現場數據進行實時監測和急?？刂?，并以曲線圖形式顯示，形象直觀，一目了然。
9.采用工業觸摸屏
工業觸摸屏相對于使用微機，可靠性、抗震性、環境耐受性更好。
10.邏輯控制器專業設計
核心部件采用專為智能張拉機設計的邏輯控制器。該控制器集成了多路AD/DA、多路開關量輸入/輸出、四路串口、通訊網口等，工作可靠、電路簡潔、維護方便 。
11.采用藍牙通訊
主從機無線通訊采用藍牙模塊，藍牙通訊采用跳頻通信模式，相對于傳統的無線路由WIFY通信模式，可靠性更高，通信距離更遠
12.采用雙極無彈簧超高壓泵
雙極無彈簧超高壓泵，利用油壓復位充油，避免了彈簧失效而無法復位；低溫吸油性好，高壓高溫泵油量穩定，工作可靠。
13.采用德國位移傳感器
德國磁致伸縮位移傳感器采用非接觸測量模式，準確度可達0.1mm，相對于接觸式的電子尺（滑線電位器）壽命更長，精度更高。
14.采用超高壓液壓閥組
采用70MPa超高壓液壓閥組，閥套、閥芯均采用合金鋼，相對于傳統的閥強度更高、配合間隔更小，內泄更少。
15.采用數顯壓力傳感器
數顯壓力傳感器相對于傳統的機械指針壓力傳感器精度更高、讀數更直觀，避免人為視覺誤差。
四頂智能張拉系統
技術參數
選型表

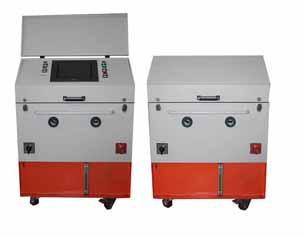

預應力智能張拉控制系統用于橋梁預應力張拉的自動控制，采用觸摸屏和高性能邏輯控制器，通過超高壓電磁閥控制2缸或4缸同步張拉。系統操作簡單，一鍵操作即可完成整個張拉過程，控制精度高，可有效提高預應力施工質量。
主要特點：
1.一機雙頂
主機或從機各控制兩個頂，相比4個機器控制個4頂?shù)膹埨到y(tǒng)，使用更方便。
2.一鍵張拉
一鍵操作可實現初張拉、二倍初張、終張拉、錨固、退缸整個過程。
3.力與伸長量雙控
以目標張拉力為主，并以預應力筋伸長量作為校核，實現雙控。
4.張拉
張拉力控制精度<1%，位移測量精度<0.25%，壓力測量精度<0.5%。
5.多種張拉模式
可以實現單束單端、單束雙端、雙束單端、雙束雙端、超張等多種張拉模式；
可支持T梁、箱梁、現澆梁、先張梁等多種梁型的張拉施工。
6.數據導出功能
張拉數據可通過U盤導出，并可在管理微機上查詢、報表打印。
7.數據存儲功能
系統自動存儲張拉過程中的位移、壓力、控制應力、理論伸長量、伸長量誤差等數據，便于查詢分析。
8.斷電恢復功能
張拉過程中斷電，自動記錄當前工作狀態，再次上電，可繼續張拉，保持?jǐn)?shù)據完整。
9.支持遠程監控
通過遠程監控系統，對現場數據進行實時監測和急?？刂疲⒁郧€圖形式顯示，形象直觀，一目了然。
10.采用工業觸摸屏
工業觸摸屏相對于使用微機，可靠性、抗震性、環境耐受性更好。
11.邏輯控制器專業設計
核心部件采用專為智能張拉機設計的邏輯控制器。該控制器集成了多路AD/DA、多路開關量輸入/輸出、四路串口、通訊網口等，工作可靠、電路簡潔、維護方便 。
12.采用藍牙通訊
主從機無線通訊采用藍牙模塊，藍牙通訊采用跳頻通信模式，相對于傳統的無線路由WIFY通信模式，可靠性更高，通信距離更遠
13.采用雙極無彈簧超高壓泵
雙極無彈簧超高壓泵，利用油壓復位充油，避免了彈簧失效而無法復位；低溫吸油性好，高壓高溫泵油量穩定，工作可靠。
14.采用德國位移傳感器
德國磁致伸縮位移傳感器采用非接觸測量模式，準確度可達0.1mm，相對于接觸式的電子尺（滑線電位器）壽命更長，精度更高。
15.采用超高壓液壓閥組
采用70MPa超高壓液壓閥組，閥套、閥芯均采用合金鋼，相對于傳統的閥強度更高、配合間隔更小，內泄更少。
16.采用數顯壓力傳感器
數顯壓力傳感器相對于傳統的機械指針壓力傳感器精度更高、讀數更直觀，避免人為視覺誤差。
